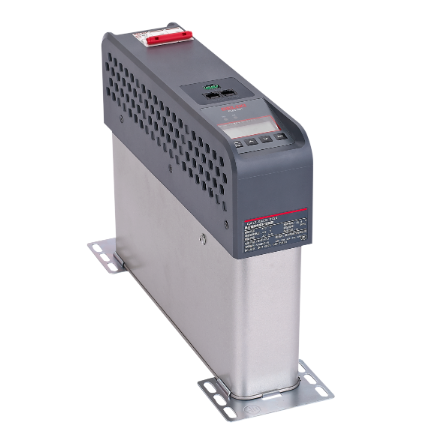

CDCE3系列智能电容器

产品具有模块化、网络化、小型化等特点,与传统低压无功补偿技术相比,具有操作简单、安装方便、组合灵活等优点。
• 一体化:采用紧凑设计,实现一机(智能电容)替代传统补偿柜多机(无功补偿器 + 投切装置 +
电容器),大大减少产品体积,降低用户安装、调试难度。
• 低功耗:采用低功耗设计,整机功耗远低于传统的无功补偿柜。
• 涌流小:采用等电位投入技术,合闸涌流小,且响应迅速,无需等待电容器放电,切除后最短 2s
即可再投入;过电流零点切除,分闸无拉弧;相对于传统无功补偿柜,可大大延长配电
设备的寿命,并减少电压波动、涌流等污染引入。
• 自动组网:可交由产品自动控制组网,并实现故障产品自动退网、新入产品自动并网等,适用于多种场合。
• 多样化:可实现单机就地补偿,多机(最多 30 台)集中补偿,多路(最多 60 路)混合补偿等功能,实现一机多用,方便用户选择。
• 多重保护:产品具有过压、欠压、欠流、过载、缺相、谐波、温度等多种保护功能,为系统提供多重保护,提高系统的稳定性。
本产品带有谐波频繁越限闭锁保护,可有效保护电网系统及产品自身;一旦发生谐波越限导致的频繁投切,本产品可识别并作出有效处理,保障
电网系统的稳定性。
出厂设置为:1 小时内,补偿系统内谐波电压超过 5%(或电流谐波超过 30%)达到 6 次,补偿系统进入闭锁,指示灯持续闪烁,闭锁时间 4h 后,
自动解锁;期间也可以手动更改闭锁状态以解锁
产品概述
CDCE3 系列低压智能电容补偿装置 ( 以下简称智能电容器 ) 是以自愈式低压电力电容器为主体,
以智能测控处理器为控制中心,采用微电子软硬件技术对 0.4kV 的低压线路进行无功功率补偿的
新型补偿装置。其采用过零投切技术,可大大减少投切电容时产生的涌流,保护补偿系统,延长电容器、
投切开关等的工作寿命。
产品广泛应用于低压感性负载的电力系统,如城市电网、农村电网、民用建筑、商场超市等领域的
低压配电网络无功补偿,可提高功率因数、降低线路耗损、稳定电网电压、保证供电质量,节能降
耗效果显著。新一代低压无功补偿设备具有补偿效果好、体积更小、节约成本、使用灵活、维护方便、
可靠性高等特点,适应了现代电网对无功补偿的更高要求。
