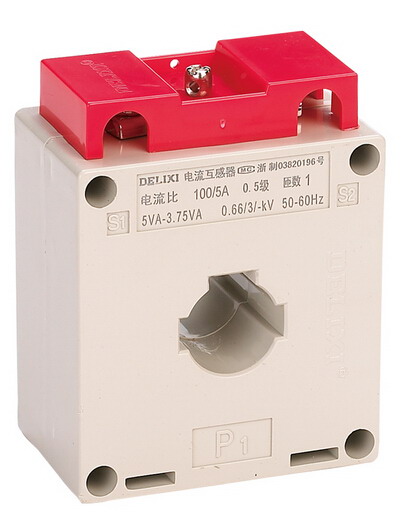

俗称BH系列互感器。该种电流互感器为穿心母线型电流互感器,供额定频率为50HZ,工作电压为0.66KV及以下的交流线路中测量电流、电能测量及继电保护用,可做多变化使用。
CMC浙制03820196。GB 1208-2006。
本型互感器的铁芯为环形和矩形铁芯,二次绕组沿铁芯圆周均匀分布,采用ABS阻燃塑料做为互感器的绝缘外壳中间窗口供母线穿绕使用。本型互感器二次绕组均匀绕制,漏磁很小,具有性能稳定,重量轻,安装方便等优点。
型号
|
额定电流一次/二次(A)
|
汇流排
|
穿心匝数
|
额定负荷(VA)
|
准确级
|
|
截面尺寸(m㎡)
|
根数
|
|||||
LMK-0.66-20
|
75/5
|
20×10
|
1
|
1
|
3.75
|
0.5
|
100/5
|
20×10
|
1
|
1
|
5-3.75
|
0.5
|
|
150/5
|
20×10
|
1
|
1
|
5-3.75
|
0.2
|
|
LMK-0.66-30
|
30/5
|
-
|
-
|
5
|
5-3.75
|
0.5、0.2
|
50/5
|
-
|
-
|
3
|
5-3.75
|
0.5、0.2
|
|
75/5
|
-
|
-
|
2
|
5-3.75
|
0.5、0.2
|
|
100/5
|
-
|
-
|
2
|
5-3.75
|
0.5、0.2
|
|
150/5
|
30×10
|
1
|
1
|
5-3.75
|
0.5
|
|
200/5
|
30×10
|
1
|
1
|
5-3.75
|
0.5、0.2
|
|
250/5
|
30×10
|
1
|
1
|
5-3.75
|
0.5、0.2
|
|
300/5
|
30×10
|
1
|
1
|
5-3.75
|
0.5、0.2
|
|
LMK-0.66-40
|
150/5
|
40×10
|
1
|
1
|
5-3.75
|
0.5
|
200/5
|
40×10
|
1
|
1
|
5-3.75
|
0.5
|
|
250/5
|
40×10
|
1
|
1
|
5-3.75
|
0.5
|
|
300/5
|
40×10
|
1
|
1
|
5-3.75
|
0.5
|
|
400/5
|
40×10
|
1
|
1
|
5-3.75
|
0.5、0.2
|
|
500/5
|
40×10
|
1
|
1
|
5-3.75
|
0.5、0.2
|
|
600/5
|
40×10
|
1
|
1
|
10-3.75
|
0.5、0.2
|
|
LMK-0.66-50
|
300/5
|
50×10
|
1
|
1
|
5-3.75
|
0.5
|
400/5
|
50×10
|
1
|
1
|
5-3.75
|
0.5
|
|
500/5
|
50×10
|
1
|
1
|
5-3.75
|
0.5、0.2
|
|
600/5
|
50×10
|
1
|
1
|
10-3.75
|
0.5、0.2
|
|
750/5
|
50×10
|
1
|
1
|
10-3.75
|
0.5、0.2
|
|
800/5
|
50×10
|
1
|
1
|
10-3.75
|
0.5、0.2
|
|
1000/5
|
50×10
|
1
|
1
|
10-3.75
|
0.5、0.2
|
|
LMK-0.66-60
|
300/5
|
60×20
|
1
|
1
|
5-3.75
|
0.5
|
400/5
|
60×20
|
1
|
1
|
5-3.75
|
0.5
|
|
500/5
|
60×20
|
1
|
1
|
5-3.75
|
0.5
|
|
600/5
|
60×20
|
1
|
1
|
10-3.75
|
0.5、0.2
|
|
750/5
|
60×20
|
1
|
1
|
10-3.75
|
0.5、0.2
|
|
800/5
|
60×20
|
1
|
1
|
10-3.75
|
0.5、0.2
|
|
1000/5
|
60×20
|
1
|
1
|
10-3.75
|
0.5、0.2
|
|
1200/5
|
60×20
|
1
|
1
|
10-3.75
|
0.5、0.2
|
|
1500/5
|
60×20
|
1
|
1
|
15-3.75
|
0.5、0.2
|
|
2000/5
|
60×20
|
1
|
1
|
15-3.75
|
0.5、0.2
|
|
LMK-0.66-80
|
500/5
|
80×10 60×30
|
1-2
|
1
|
5-3.75
|
0.5
|
600/5
|
80×10 60×30
|
1-2
|
1
|
10-3.75
|
0.5
|
|
750/5
|
80×10 60×30
|
1-2
|
1
|
10-3.75
|
0.5
|
|
800/5
|
80×10 60×30
|
1-2
|
1
|
10-3.75
|
0.5、0.2
|
|
1000/5
|
80×10 60×30
|
1-2
|
1
|
10-3.75
|
0.5、0.2
|
|
1200/5
|
80×10 60×30
|
1-2
|
1
|
10-3.75
|
0.5、0.2
|
|
1500/5
|
80×10 60×30
|
1-2
|
1
|
15-3.75
|
0.5、0.2
|
|
2000/5
|
80×10 60×30
|
1-2
|
1
|
15-3.75
|
0.5、0.2
|
|
LMK-0.66-100
|
750/5
|
100×10 80×30
|
1-2
|
1
|
10-3.75
|
0.5
|
800/5
|
100×10 80×30
|
1-2
|
1
|
10-3.75
|
0.5
|
|
1000/5
|
100×10 80×30
|
1-2
|
1
|
10-3.75
|
0.5、0.2
|
|
1200/5
|
100×10 80×30
|
1-2
|
1
|
10-3.75
|
0.5、0.2
|
|
1500/5
|
100×10 80×30
|
1-2
|
1
|
15-3.75
|
0.5、0.2
|
|
2000/5
|
100×10 80×30
|
1-2
|
1
|
15-3.75
|
0.5、0.2
|
|
2500/5
|
100×10 80×30
|
1-2
|
1
|
15-3.75
|
0.5、0.2
|
|
3000/5
|
100×10 80×30
|
1-2
|
1
|
20-3.75
|
0.5、0.2
|
|
LMK-0.66-120
|
1500/5
|
120×10 80×30
|
1-2
|
1
|
15-3.75
|
0.5、0.2
|
2000/5
|
120×10 80×30
|
1-2
|
1
|
15-3.75
|
0.5、0.2
|
|
2500/5
|
120×10 80×30
|
1-2
|
1
|
15-3.75
|
0.5、0.2
|
|
3000/5
|
120×10 80×30
|
1-2
|
1
|
20-3.75
|
0.5、0.2
|
|
4000/5
|
120×10 80×30
|
1-2
|
1
|
20-3.75
|
0.5、0.2
|
|
5000/5
|
120×10 80×30
|
1-2
|
1
|
20-3.75
|
0.5、0.2
|
需要更详细的参数和安装尺寸图等信息,请到下载中心栏目下载详细选型手册。
