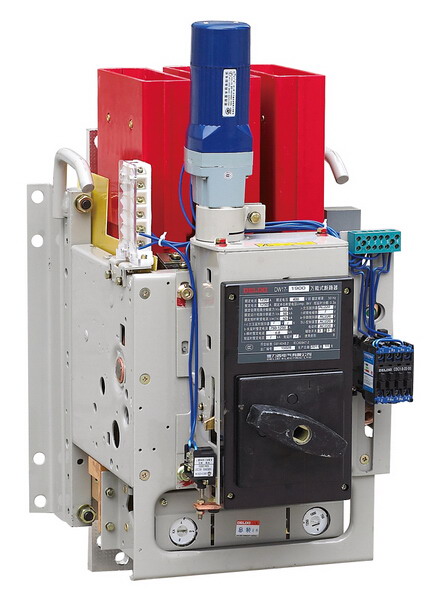

适用于交流50Hz，额定工作电压400/690V，额定电流630A-3900A及以下的配电网络电路中，用来分配电能和保护线路及电源设备免受过载，欠电压，短路和接地等故障的危害。
默认标准配置附件: 线圈(分励、欠压)，电操，辅助触头，SU控制板。
|
型号
|
DW17
|
||||
|
壳架等级
|
1900
|
2900
|
3900
|
||
|
额定绝缘电压
|
690V
|
||||
|
额定电流
|
630A～1900A
|
2000A～2900A
|
3200A/3900A
|
||
|
N极额定电流
|
630A～1900A
|
2000A～2900A
|
3200A/3900A
|
||
|
额定冲击耐受电压Uimp
|
8kV
|
||||
|
过电流脱扣器整定电流
|
配电
|
1.05In/1.3In
|
|||
|
电机保护
|
1.05In/1.2In
|
||||
|
短路短延时脱扣器整定电流
|
电机保护
|
1.5In
|
|||
|
短路瞬时脱扣器整定电流
|
配电
|
3In
|
|||
|
电机保护
|
7.2In
|
||||
|
额定极限短路分断能力Icu
|
50/0.25
|
80/0.2
|
80/0.2
|
||
|
额定运行短路分断能力Ics
|
50/0.25
|
80/0.2
|
80/0.2
|
||
|
额定短时耐受电流Icw
|
50
|
60
|
80
|
||
|
机械寿命
|
9000
|
4500
|
4500
|
||
|
电气寿命
|
1000
|
500
|
500
|
||
|
飞弧距离
|
250
|
250
|
350
|
||
需要更详细的参数和安装尺寸图等信息，请到下载中心栏目下载详细选型手册。
